★★★ 最新回路図集と改修履歴です。 全体回路は「バッテリー切り替え回路」を見て下さい。★★★
改修履歴は下段に記述してあります。

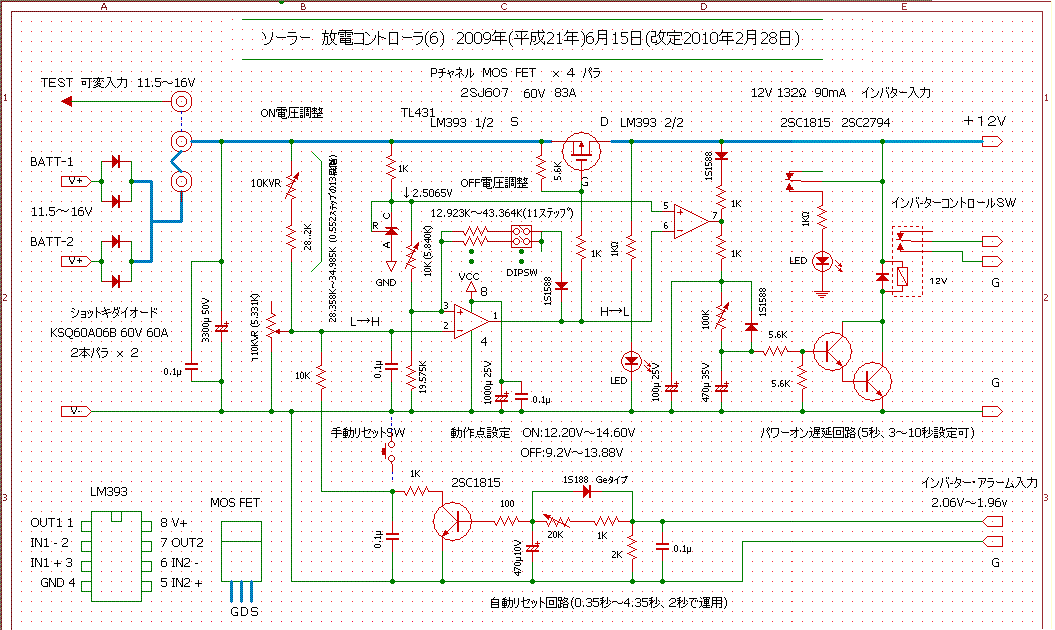

■放電コントローラー回路図
機能：バッテリーパワーの電圧を監視しながら、インバーター
（DCAC変換）へDC電力を供給します。
供給OFF電圧：１１．５V（可変可能）
供給ON電圧：１２．４０V（可変可能）
入力：DC１２V,Max１２０A、２系統
出力：ＤＣ１２Ｖ、Ｍａｘ３３２Ａ
主要デバイス：
入力ショットキーダイオード ＫＳＱ６０Ａ０６Ｂ（60v,60A）x4
出力ＦＥＴ 2SJ607(60V,83A)x4
コンパレータ LM393
|

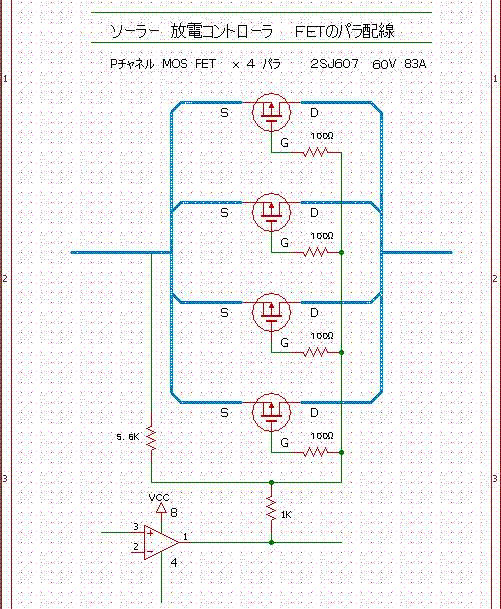

FET 2SJ607 x4パラ接続配線
 |

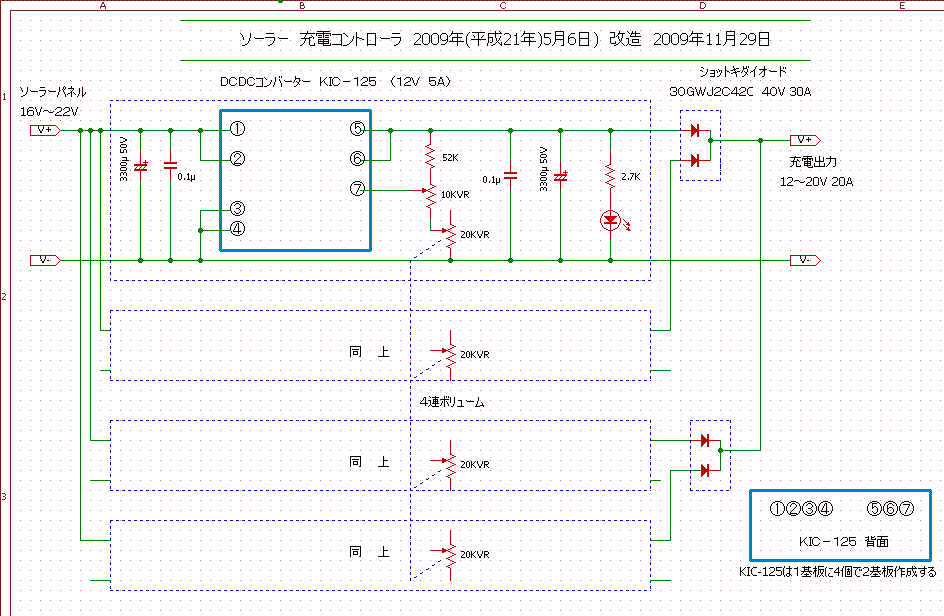

■充電コントローラー回路図
 |
機能：ソーラー電池のパワーをバッテリーへ充電します。
方式：定電圧充電
入力：DC１５〜２２V、４０A
出力：DC１２V〜１７V（可変）、２０Aｘ２
接続バッテリー：１４０Ax2を２系統
主要デバイス；ＤＣＤＣコンバーターＫＩＣ−１２５ｘ４、２系統
機能：バッテリー４個を２個づつに分けて現用系と待機系で運転するものです。
待機系バッテリーは自己放電を補う微小充電（１A〜２A）を行います。
回路図は全体構成もわかるように書いています。
主要デバイス：入力ショットキーダイオード 20FWJ2CZ 30v20Ax4
ナイフスイッチ ３極 ６０A ｘ２、バッテリー 12V 140Ah〜180Ah ｘ4
※2011/1/16 バッテリー電圧計の位置が間違っていたので修正しています。
なお、この電圧計表示はバッテリーが家屋の外にあり、電圧計が家屋内にある
関係で、放電時の電圧降下分（約０．３V）だけ低く表示されます。
★★ 改修履歴 ★★
製作〜運用開始〜その後の改修履歴を記述します。
＜履歴＞
２００９年（H２１年）
２月上旬 ソーラーパネルを入手し製作開始
４月１２日 屋根のソーラーパネル台座完成
４月１９日 屋根にソーラーパネルを敷設
４月２６日 屋根のソーラーパネルから屋内への配線完了
５月 ６日 充電コントローラの完成と実験開始
６月２８日 放電コントローラーの完成
７月２０日 AC１００V出力の突入電流対策でインバータの自動リセット回路を追加
１０月１２日 屋根へのソーラーパネルへの配線を１１ｓｑから３８ｓｑに変更。
接続ボックスも、ひと回り大きく改修。
２０１０年（H２２年）
１月 ３日 ソーラーシステム完成。 運転を開始
１月 ５日 供給電力把握の為、ＡＣ１００Ｖ用積算電力計を追加。
１月１４日 ２個のバッテリーへの充電バランスを平均化する充電チョッパー回路を考案し増設。
１月１７日 増設用ソーラーパネル（５０Ｗｘ２）の取付け台座の製作開始
１月２５日 増設用ソーラーパネルの屋根への据付け増設完了（ソーラー出力は４８０W→５８０Ｗとなる）
１月３０日 バッテリーの並列接続を断念した。 バッテリー４個を現用系２個と待機系２個に分離。
現用と待機系切替えＳＷ付近に両系へのフロー充電回路増設。 蓄電能力は４個から２個に半減となった。
２月２８日 インバータの自動リセット回路改修（ダイオードをSiからGeタイプに変更）
２０１１年（H２３年）
１月１４日 自動車バッテリー２個を適正用途のディープサイクルバッテリー２個に交換。
４月 ７日 充電出力電流のＭＡＸ値を２倍に改造（max２３A→max４６A）、ソーラー発電の取出し効率１０％向上。
４月 ９日 換気扇ソーラーパネル（９８Ｗ）と統合ＳＷ回路追加。 （５８０Ｗ→６７６Wとなる）
７月３１日 バッテリー２個への充電切替えチョッパー回路に１０秒の時定数を追加
従来の２分６秒から１０秒に変更して運用。
２０１３年１１月上旬
ついに実験中止を決断しました。
最近、ディープサイクルバッテリーが不調になり寿命が尽きたようです。
新規に購入すれば継続できますが、コストがかかってしまいます。
重たいソーラーパネルを自前で降ろすには体力があるうちにと考えました。
それと最近は気象的に突風や強力な台風が多くなりつつあり、断念する事にしました。
独立型ソーラーシステムは商用電力の期待できないロケーションでは短期的には
効果的な手段だと思います。 蓄電手段をもっと安く長期なものがあれば
継続的に使えるでしょう。
今回の実験のまとめデータを記します。
2013年10月5日時点 運用から３年１０ケ月経過（１３５４日目）
積算電力計指示：809.9KWｈ
１日当たり平均供給電力量：0.598Kwh
１日当たり電気料金換算：16.2円
１ヶ月当たり電気料金換算：485円
取り出し電力料金換算：21,867円
※金額換算は1Kwhを27円として計算
このホームページを閲覧頂き有難うございました。
この記事を参考に実際に製作された方もおられました。
お問い合わせは継続しますので、今後とも宜しくお願いします。
-------------------------------------------------------------------------
【２０１２年（平成２４年）３月２４日現在の性能】
| ソーラー発電能力 | ６７６Ｗ | １６０Ｗｘ３枚 ＋ ５０Ｗｘ２枚 ＋ ５１Ｗｘ１枚 ＋ ４．５Ｗｘ１０枚 |
| ソーラー発電電力量 | １．７５ＫＷｈ／日 ６３９ＫＷｈ／年 |
年間を通じた１日発電電力量＝ 676ｗ ｘ ０．７（効率）ｘ3.7ｈ（年平均の１日動作時間）＝１．７５ＫＷｈ 年間の発電電力量＝1.75KWh ｘ 365 ＝639ｋｗｈ／年 |
| 蓄電能力 | ２．１Ｋｗｈ | 180Ah x 2 x 0.5（劣化率） x 1２Ｖ≒2．1ＫＷｈ （バッテリーが新品なら ４．３ＫＷｈです） ※２００Ｗの大型テレビなら、約１０時間見れる蓄電量になります。 現在、４０インチ地デジテレビ（１２９Ｗ）、ノートパソコン２台（６０Ｗｘ２）、キッチン蛍光灯（２０Ｗ）、 コタツ（１００Ｗ）、テーブル照明蛍光灯（８Ｗ）、鉛筆削り（７５Ｗ）、携帯充電器などに供給しています。 |
機能：インバーター電源１００Vで運転中に、バッテリー容量が下がってインバーター出力が
なくなる と電圧降下を検知して瞬時に、商用１００V電源に切り替えるものです。
インバーター電源と、商用１００V電源を手動切替えも可能。
切り替え方式；リレー（２２０V、１５Aｘ４接点）
供給OFF電圧：AC９０V 、供給ON電圧：AC９５V
切り替え時間：測定していません。（パソコンやテレビがダウンしないくらいの瞬時動作の模様）
主要デバイス：SSR、電磁リレー、2SJ334(60V,30A)、コンパレータ LM393
※2SJ334は小さなFET（20v、0.1A）程度でもOK
 |
機能：２系統の充電を一定時間で交互に切り替えて、ソーラーパワーを一系統に
集中させ、2系統のバッテリーの充電バランスを均等化します。
切り替え方式：一定時間毎の短形波でＭＯＳ−ＦＥＴを駆動して無接点で
２系統を切り替えます。
切り替え時間；約１０秒（テスト用に２分６秒と１秒と０．１２秒）
主要デバイス：NE５５５タイマーＩＣ（デュ-ティ比５０％）、ＴＲ２個
ＭＯＳ-ＦＥＴ ２ＳＪ６０７(60V,83A)x2
※2011/7/31 タイマー時間に１０秒を追加。SW1-8の説明番号が逆だったのを訂正。
 |
 |

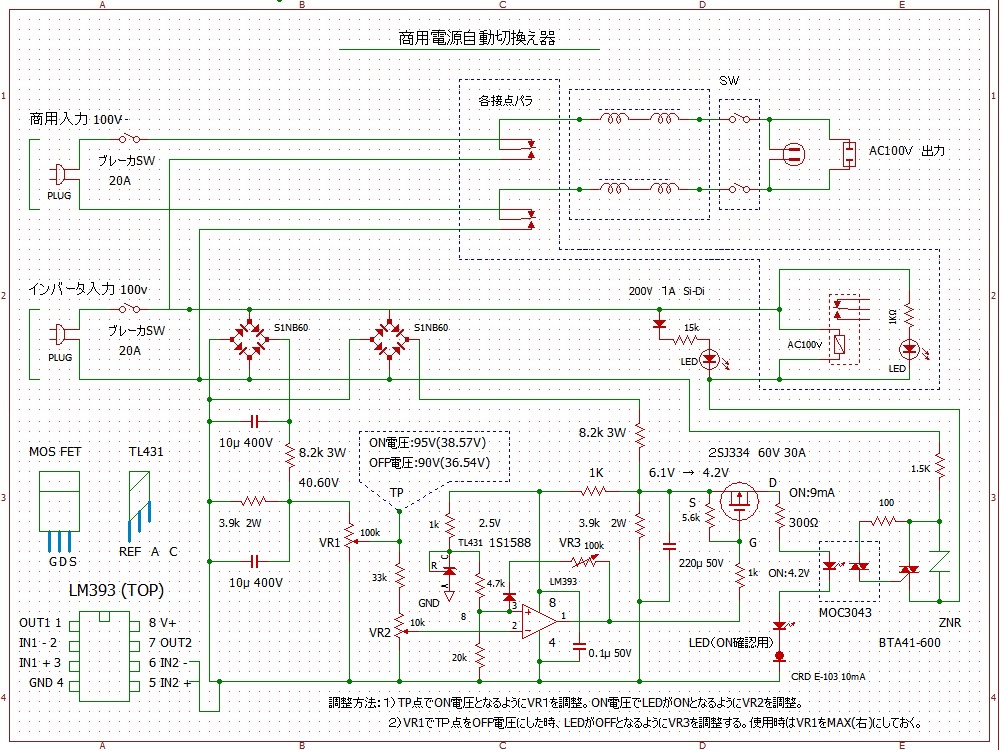

■商用自動切換え回路図

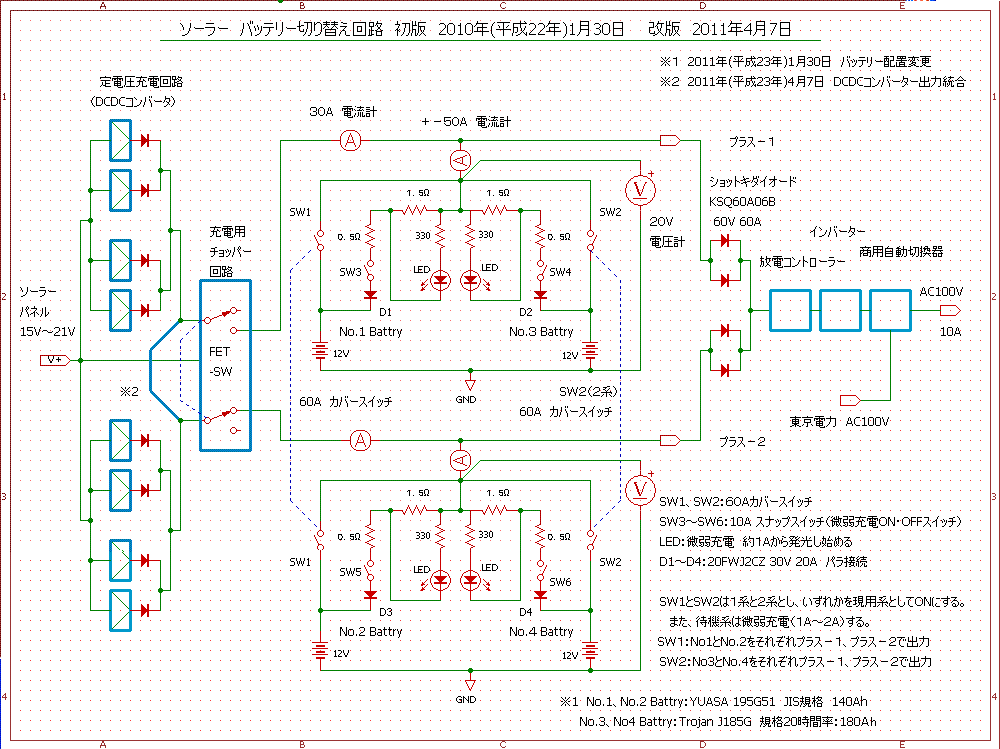

■バッテリー切り替え回路

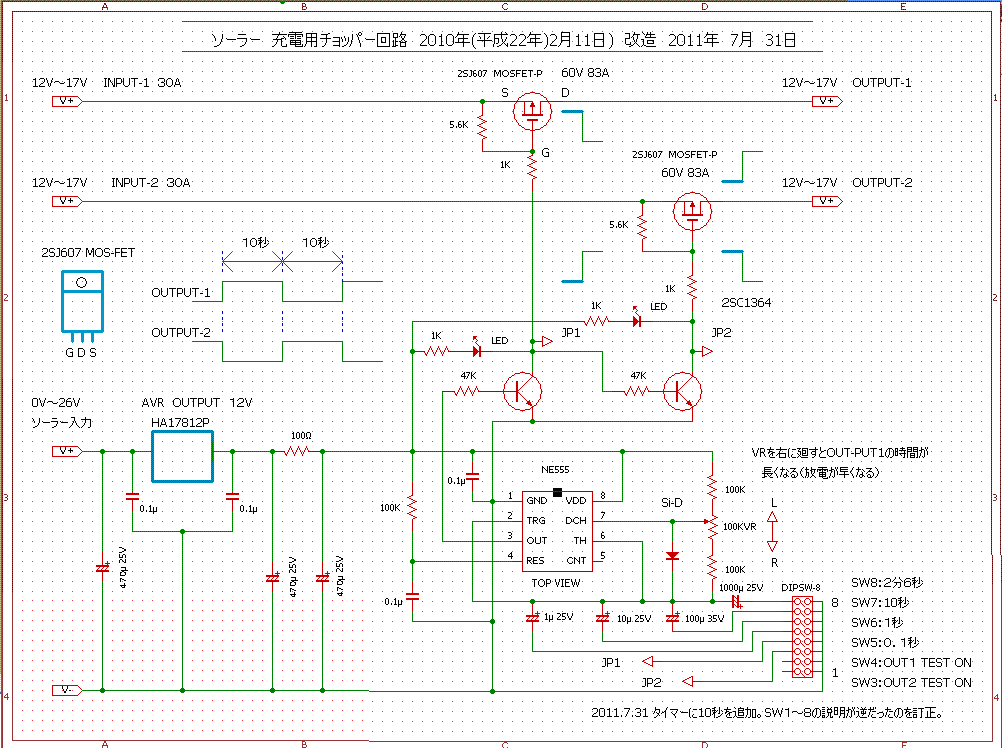

■充電用チョッパー回路
